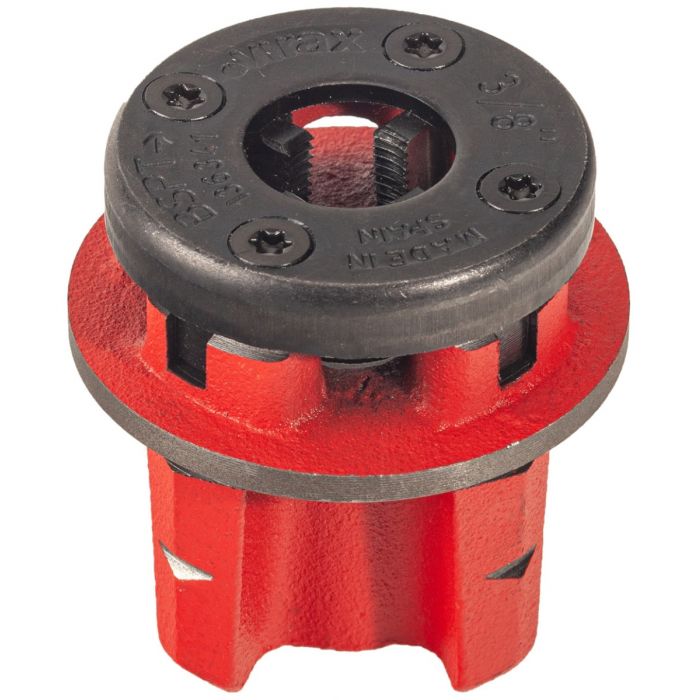

1362 - 1363 - 1364 : Kompletní závitořezné hlavy
Snadné odstranění pilin díky velkým otvorům.
Pozice hlavy zůstavá viditelná za všech okolností.
Vodící otvor pro přesné nasazení trubky.
Hlava s osmiúhelníkovou (nebo drážkovou) jednotkou.
Pro přesné umístění hlav. Umožňuje řezání závitu těsně u zdi.
Dlouhý vodící otvor hlavy pro snadnou práci.
Kompatibilita s ručním závitořezem s výměnnými hlavami Mini Phénix a Phénix III, v závislosti na jejich kapacitě.
Pro řezání závitů s Mini Phoenix ref. 138020/138021 používejte výhradně ocelové hlavy BSPT do Ø 1.1/4".
Trubky musí odpovídat normám EN 10255 S a EN 10255 W (dřívější norma NFA 49115 a NFA 49145 střední a silná série); nedoporučují se pouze lehké trubky.
* Možno použít s Phénix IIB / Phénix III (1375).
Kompatibilita :
A = ráčnová ruční závitnice 1360, ráčnová ruční závitnice 1362, Mini Phénix, Phénix IIB, Phénix III, Phénix IV.
B = ráčnová ruční závitnice 1364, Phénix IIB, Phénix III.
C = ráčnová ruční závitnice 1363, Phénix IV.
D = ráčnová ruční závitnice 1360, ráčnová ruční závitnice 1362, Mini Phénix, Phénix IIB, Phénix III.
| Ref: | Kompatibilita | Pohon | Typ závitu | Ø " | Ø mm | kg |
|---|---|---|---|---|---|---|
| 136341 |
A |
Osmiúhelník |
Pravý BSPT |
3/8 |
12/17 |
0,445 |
| 136342 |
A |
Osmiúhelník |
Pravý BSPT |
1/2 |
15/21 |
0,520 |
| 136343 |
A |
Osmiúhelník |
Pravý BSPT |
3/4 |
20/27 |
0,570 |
| 136344 |
A |
Osmiúhelník |
Pravý BSPT |
1 |
26/34 |
0,720 |
| 136345 |
A |
Osmiúhelník |
Pravý BSPT |
1.1/4 |
33/42 |
0,720 |
| 136346 |
B |
Drážky |
Pravý BSPT |
1.1/2* |
40/49 |
2,000 |
| 136347 |
B |
Drážky |
Pravý BSPT |
2* |
50/60 |
2,150 |
| 136348 |
C |
Osmiúhelník |
Pravý BSPT |
1.1/2 |
40/49 |
1,670 |
| 136349 |
C |
Osmiúhelník |
Pravý BSPT |
2 |
50/60 |
1,560 |
| 136244 |
D |
Osmiúhelník |
Levý BSPT |
1/2 |
15/21 |
0,510 |
| 136246 |
D |
Osmiúhelník |
Levý BSPT |
1 |
26/34 |
0,720 |
| 136448 |
B |
Drážky |
Levý BSPT |
1.1/2* |
40/49 |
1,980 |
| 136449 |
B |
Drážky |
Levý BSPT |
2* |
50/60 |
2,150 |
| 136350 |
A |
Osmiúhelník |
NPT |
1/4 |
8/13 |
0,450 |
| 136351 |
A |
Osmiúhelník |
NPT |
3/8 |
12/17 |
0,430 |
| 136352 |
A |
Osmiúhelník |
NPT |
1/2 |
15/21 |
0,520 |
| 136353 |
A |
Osmiúhelník |
NPT |
3/4 |
20/27 |
0,570 |
| 136340 |
A |
Osmiúhelník |
Pravý BSPT |
1/4 |
8/13 |
0,460 |
| 136354 |
A |
Osmiúhelník |
NPT |
1 |
26/34 |
0,720 |
| 136355 |
A |
Osmiúhelník |
NPT |
1.1/4 |
33/42 |
0,730 |
| 136356 |
B |
Drážky |
NPT |
1.1/2* |
40/49 |
2,000 |
| 136357 |
B |
Drážky |
NPT |
2* |
50/60 |
2,160 |
| 136358 |
C |
Osmiúhelník |
NPT |
1.1/2 |
40/49 |
1,670 |
| 136359 |
C |
Osmiúhelník |
NPT |
2 |
50/60 |
1,560 |
