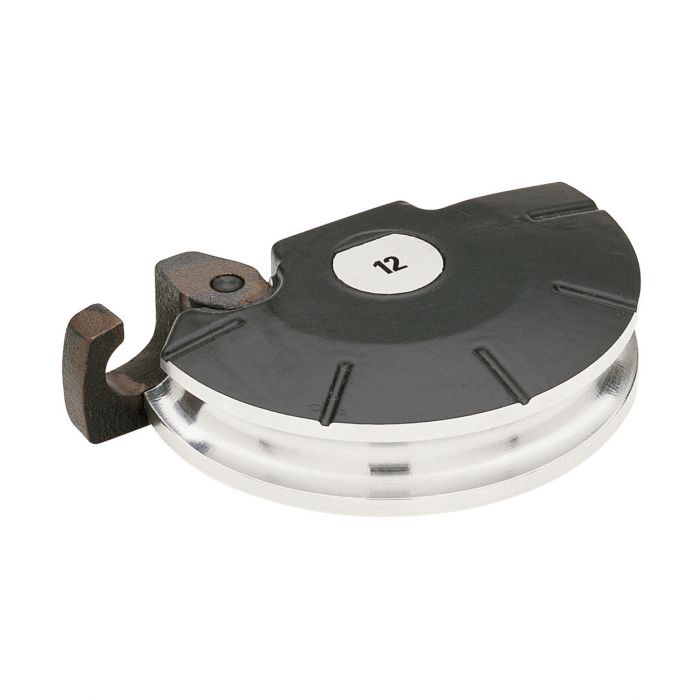

2518 : Forme et contre-forme pour Eurostem® II / III
Formes en aluminium pour une grande résistance à l’usure et aux contraintes de cintrage.
Contre-formes en PA6 chargé en fibre de verre pour un meilleur glissement du tube et une meilleure résistance à l'effort.
*Ø 18 et 22 mm pour Ministem® / Eurostem® III - 3/8 GAZ et 1/2 GAZ uniquement pour Eurostem® III.
**Réf. 251864 / 251865 / 251867 : en coffret Virabox.
| Ref | Type | Ø ext. tube | Pour tube | Rayon de cintrage mm | MINISTEM® | EUROSTEM® II / III | kg |
|---|---|---|---|---|---|---|---|
| 251810 |
Forme et contre-forme |
10 mm |
Cuivre, Acier électrozingué, Acier inoxydable |
40 |
ok |
ok |
0,260 |
| 251812 |
Forme |
12mm |
Cuivre, Acier électrozingué, Acier inoxydable |
45 |
ok |
ok |
0,220 |
| 251814 |
Forme |
14mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
50 |
ok |
ok |
0,290 |
| 251815 |
Forme |
15mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
55 |
ok |
ok |
0,325 |
| 251816 |
Forme |
16mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
60 |
ok |
ok |
0,380 |
| 251818 |
Forme* |
18mm |
Cuivre, Acier électrozingué, Acier inoxydable |
70 |
- |
ok |
0,590 |
| 251820 |
Forme et contre-forme |
20 mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
77 |
- |
ok |
0,930 |
| 251822 |
Forme* |
22mm |
Cuivre |
77 |
- |
ok |
0,710 |
| 251825 |
Forme et contre-forme |
25 mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
98 |
- |
ok |
1,720 |
| 251826 |
Forme et contre-forme |
26 mm |
Multicouche |
98 |
- |
ok |
1,700 |
| 251828 |
Forme et contre-forme |
28 mm - 3/4 GAZ |
Cuivre, Multicouche, Acier électrozingué |
98 |
- |
ok |
1,560 |
| 251829 |
Forme et contre-forme |
28 mm |
Acier inoxydable épaisseur 1,2mm |
112 |
- |
ok |
1,820 |
| 251831 |
Forme et contre-forme |
32 mm |
Multicouche |
112 |
- |
ok |
1,620 |
| 251867 |
Forme et contre-forme** |
32 mm |
Cuivre, Multicouche |
140 |
- |
Eurostem® III uniquement |
3,270 |
| 251864 |
Forme et contre-forme** |
35 mm |
Cuivre, Multicouche |
140 |
- |
Eurostem® III uniquement |
5,170 |
| 251865 |
Forme et contre-forme** |
40 mm |
Multicouche |
140 |
- |
Eurostem® III uniquement |
4,900 |
| 251860 |
Forme et contre-forme |
3/8'' |
Cuivre frigoriste |
40 |
- |
ok |
0,270 |
| 251863 |
Forme |
1/2'' |
Cuivre frigoriste |
45 |
ok |
ok |
0,240 |
| 251866 |
Forme |
5/8'' |
Cuivre frigoriste |
55 |
ok |
ok |
0,320 |
| 251869 |
Forme |
3/4'' |
Cuivre frigoriste |
70 |
ok |
ok |
0,600 |
| 251872 |
Forme |
7/8'' |
Cuivre frigoriste |
77 |
ok |
ok |
0,690 |
| 251879 |
Forme et contre-forme |
1.1/8'' |
Cuivre frigoriste |
98 |
- |
ok |
1,600 |
| 251832 |
Contre-forme |
12 – 15 mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
- |
- |
ok |
0,055 |
| 251833 |
Contre-forme |
14 – 16 mm |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
- |
- |
ok |
0,065 |
| 251834 |
Contre-forme |
18 - 22 mm - 3/8 GAZ - 1/2 GAZ* |
Cuivre, Multicouche, Acier électrozingué, Acier inoxydable |
- |
- |
ok |
0,085 |
| 887562 |
Contre-forme |
28 mm - 3/4 GAZ |
Cuivre, Multicouche, Acier électrozingué |
- |
- |
ok |
0,050 |
| 251882 |
Contre-forme |
1/2'' - 5/8'' |
Cuivre frigoriste |
- |
- |
ok |
0,050 |
| 251883 |
Contre-forme |
3/4'' - 7/8'' |
Cuivre frigoriste |
- |
- |
ok |
0,080 |
